MODULE 4

Une source de tension est un composant électrique capable de fournir une différence de potentiel électrique (tension) entre ses bornes. Elle maintient généralement une tension constante, indépendamment du courant circulant à travers elle. Les piles et les générateurs sont des exemples de sources de tension. La tension est mesurée en volts (V).

Une source de courant est un composant électrique capable de fournir un courant électrique constant, indépendamment de la tension à ses bornes. Un exemple courant de source de courant est un générateur de courant. Le courant est mesuré en ampères (A).

Un composant générateur est un élément d'un circuit électrique qui fournit de l'énergie électrique au circuit, tandis qu'un composant récepteur est un élément qui absorbe cette énergie. Ces termes dépendent de la convention générateur/récepteur :

Pour une source de tension, la borne positive est considérée comme la borne du générateur (qui fournit de l'énergie), et la borne négative est considérée comme la borne du récepteur (qui absorbe l'énergie).

Pour un composant passif (comme une résistance), la borne où le courant entre est considérée comme la borne du récepteur.

Cependant, ces termes sont relatifs à la direction du courant dans le circuit et ne définissent pas intrinsèquement la nature du composant, car la plupart des composants peuvent agir comme générateurs ou récepteurs selon la configuration du circuit.

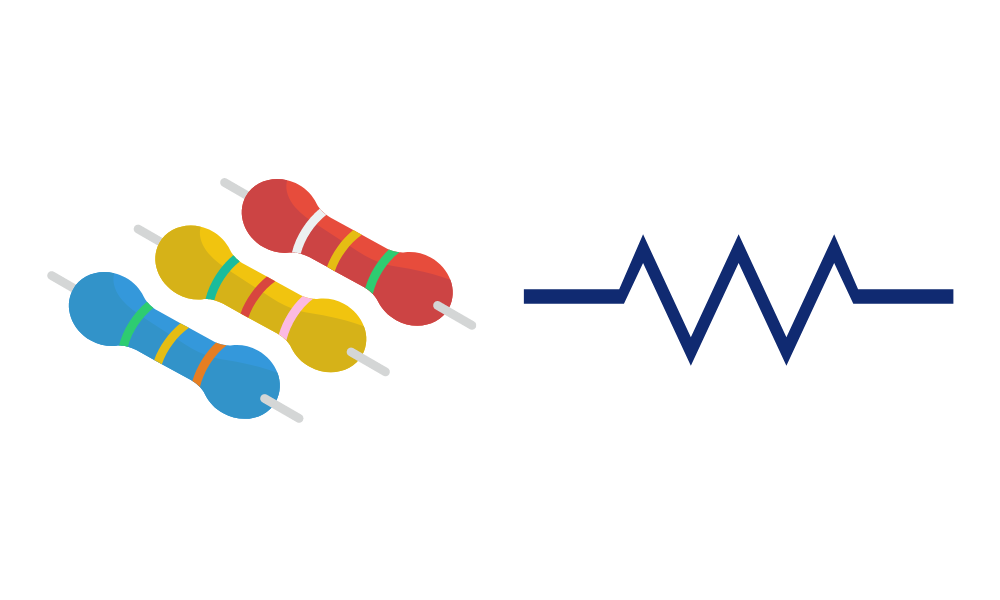

En électricité et en électronique, une résistance est un composant électrique passif conçu pour limiter le passage du courant électrique à travers un circuit. Elle est généralement conçue pour avoir une valeur de résistance électrique spécifique, mesurée en ohms (Ω), qui détermine la quantité de courant électrique qui peut passer à travers elle en réponse à une tension appliquée.

Une résistance est utilisée pour contrôler le courant électrique dans un circuit. Elle crée une opposition au passage du courant, ce qui entraîne une chute de tension à travers elle. La valeur de résistance d'une résistance est sa principale caractéristique. Elle est mesurée en ohms (Ω).

Une résistance de 100 ohms, par exemple, limite le courant de manière plus importante qu'une résistance de 1 000 ohms.

Pour identifier la valeur de résistance d'une résistance, un code de couleurs est souvent utilisé. Les bandes colorées situées sur le corps de la résistance indiquent sa valeur. En déchiffrant ces couleurs, on peut déterminer la valeur de la résistance. Les résistances ont également une puissance nominale en watts (W) qui indique la quantité de chaleur qu'elles peuvent dissiper en toute sécurité sans surchauffe.

Les résistances sont couramment utilisées dans diverses applications, notamment pour ajuster le courant dans des circuits, diviser la tension, protéger les composants électroniques de la surtension, créer des filtres de fréquence, et bien d'autres.

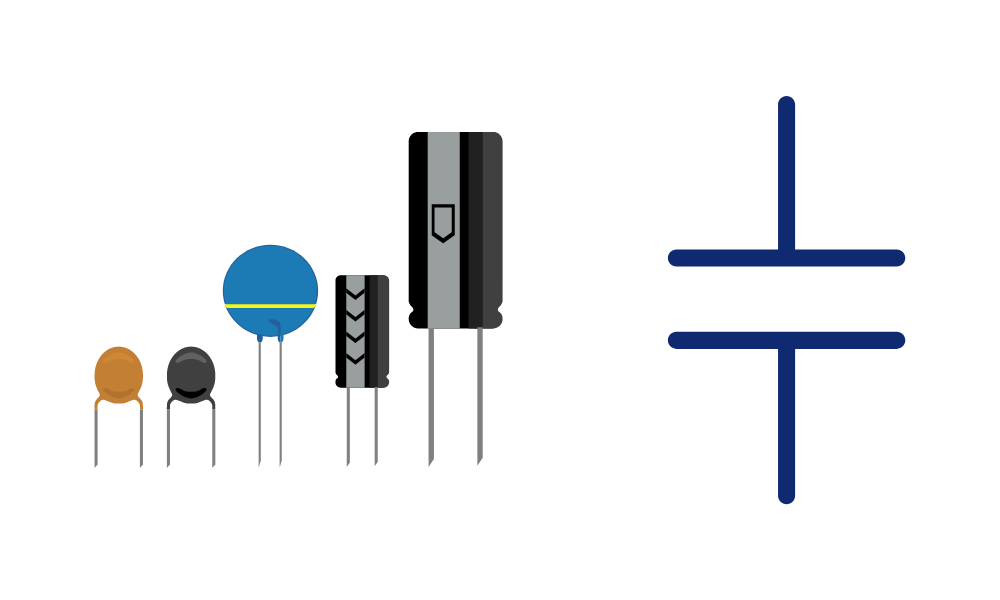

Une capacité, en électronique, est un composant électrique passif utilisé pour stocker et libérer de l'énergie électrique sous forme de charge électrique. Elle est également souvent appelée condensateur.

La principale fonction d'un condensateur est de stocker de l'énergie électrique sous forme de charge électrique. Il peut accumuler des charges sur ses plaques lorsque la tension est appliquée et les libérer lorsque cela est nécessaire.

Un condensateur est composé de deux plaques conductrices séparées par un matériau diélectrique, qui est un isolant électrique. Les plaques et le diélectrique sont enroulés ou disposés de manière à former un composant compact.

La capacité d'un condensateur est mesurée en farads (F).

Un condensateur de 1 farad stocke une charge de 1 coulomb (unité de charge électrique) lorsqu'une tension de 1 volt est appliquée. Cependant, les condensateurs les plus couramment utilisés ont des capacités en microfarads (μF), nanofarads (nF) ou picofarads (pF).

Lorsqu'une tension est appliquée aux bornes d'un condensateur, il se charge en accumulant des charges sur ses plaques. Lorsque le condensateur est déconnecté de la source de tension, il peut libérer cette charge, fournissant ainsi de l'énergie électrique stockée.

Les condensateurs sont utilisés dans de nombreuses applications électroniques, notamment pour stabiliser la tension, filtrer les signaux, temporiser des événements, stocker de l'énergie de démarrage (comme dans les moteurs), éliminer les interférences électromagnétiques, et bien plus encore.

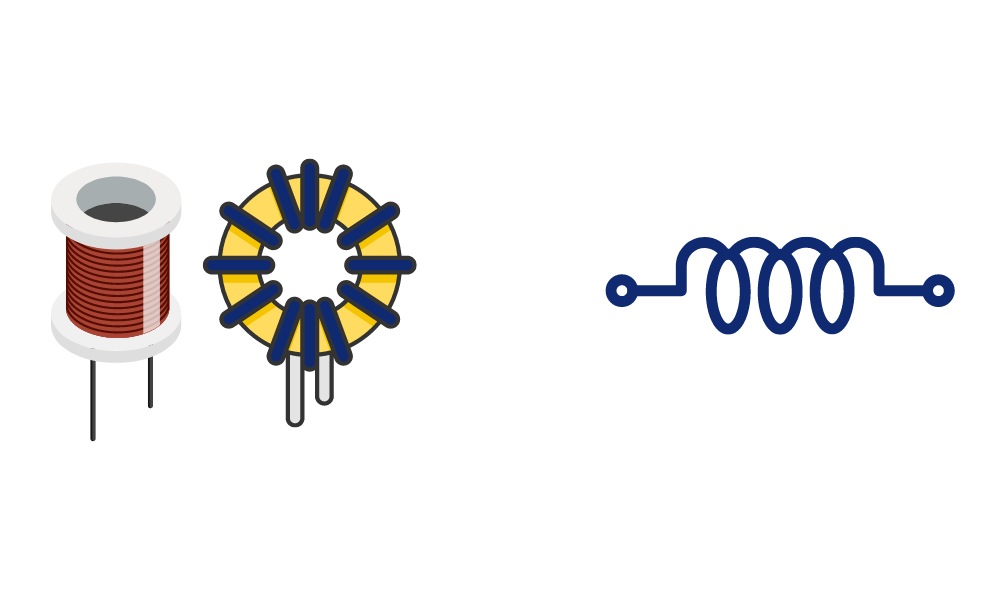

Une inductance, souvent appelée bobine, est un composant électrique passif qui est utilisé pour stocker de l'énergie magnétique et influencer le comportement des courants électriques dans un circuit. Elle est composée d'un fil enroulé autour d'un noyau magnétique, et sa principale caractéristique est l'inductance, mesurée en henrys (H).

Une inductance de 1 henry signifie qu'elle stocke 1 joule d'énergie magnétique par ampère de courant. Lorsque le courant électrique traverse une inductance, il crée un champ magnétique autour de la bobine.

Si le courant change, l'inductance s'oppose à ce changement, ce qui se traduit par une opposition au passage du courant alternatif (AC). Cependant, dans un circuit en courant continu (DC), une fois que l'inductance a atteint un état stable, elle se comporte comme un court-circuit.
